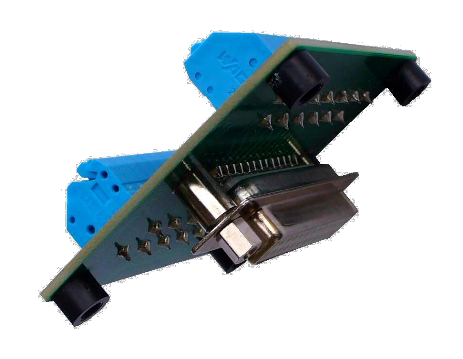

25polige SUB-D Buchse mit

WAGO-Klemmleiste zum Einbau in Stellpulte.


Artikel-Nr.

:

K26SUB-D25BE

Spannung

:

max. 24V AC / DC / Digital

Strom

:

max. 3A je Kontakt

SUB-D

:

25polige Buchse

Anzahl der Klemmen

:

26polig / blau / eindrähtig und feindrähtig

Leiterquerschnitt

:

0,1 bis 1,5 mm²

Abmessung

:

b=67,0 mm, t=54,0 mm, h=30,0 mm

Gewicht

:

ca. 42g

Preis /  1 - 3 Stück

:

26,50 € pro Stück

Preis /  ab 4 Stück

:

23,80 € pro Stück

inkl. ges. USt. zzgl. Versandkosten

Verfügbarkeit

:

sofort lieferbar

E-Mail Formular
Versandkosten
Beschreibung:

Die 25polige SUB-D-Buchse mit seiner 26poligen WAGO Klemmleiste eignet sich zum Einbau
in den Boden von Stellpulten für die Verbindung zur Modellbahn oder zu Modellbahn-Modulen.

Auf die SUB-D-Buchse passen handelsübliche, 25polige, SUB-D-Stecker.

Die Klemmen-Nr. entsprechen den Buchsen-Nr. der SUB-D-Buchse.

Die Klemme mit der Bezeichnung "S" ist mit dem Gehäuse des Steckers verbunden
( Abschirmung ).

ACHTUNG WICHTIG ! Es ist zu beachten das handelsübliche SUB-Stecker/Buchsen mit fertig
konfektionierter Leitung, je Ader (ca. 0,09 mm²), nur bis ca. 0,9A belastbar sind.
Es ist im Einzelfall der Leiterquerschnitt zu prüfen.

Faustregel: pro 0,1 mm² = ca. 1A, unter Vorbehalt !!

Verbindungsleitungen für höhere Ströme müssen selber angefertigt werden.

Die Klemmleiste der SUB-Buchse ist die beste Alternative zum Löten oder Schrauben.
Einbauanleitung
Die Platine mit der SUB-D Buchse zeichnet sich aus durch:

- Klemmen mit Betätigungsdrücker.
- Einfaches öffnen der Klemmen durch drücken mit einem Schraubendreher.
- Leiterquerschnitt von 0,1 bis 1,5 mm² für eindrähtige und feindrähtige Leiter.
- Schriftfeld zum Beschriften und Zuordnen des Verteilers.
- Alle Klemmen sind mit Nummern gekennzeichnet.

- Solide 4punkt Befestigung mit vormontierten Distanzhülsen, h=10mm.
- 4 Stück Spanplattenschrauben*, 3 x 20 mm liegen bei.

(*Es wird ein Kreuz-Schraubendreher, Größe PZ1, benötigt)
